Кабель для СКУД: какой выбрать?

Подключаем считыватели

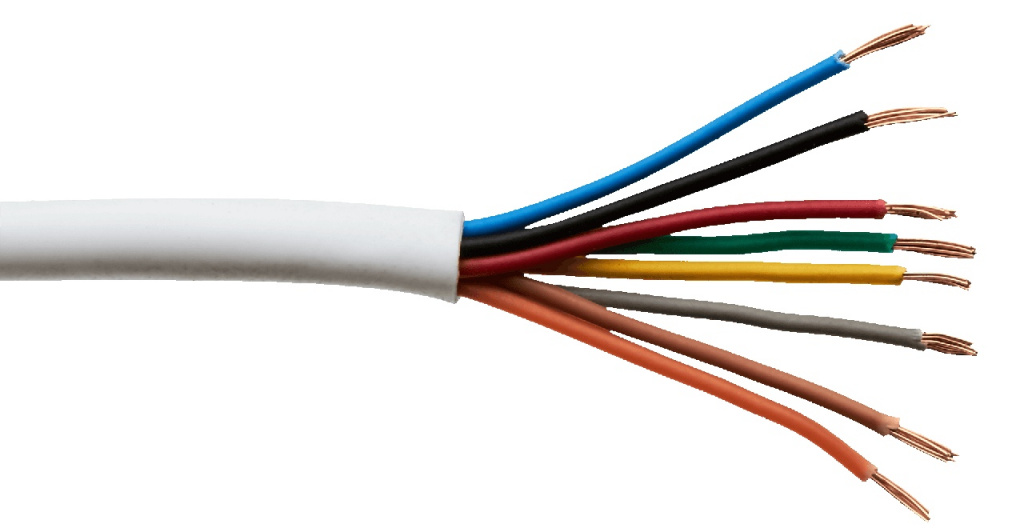

Для подключения считывателей по интерфейсу Wiegand, рекомендуем использовать неэкранированный многожильный сигнальный кабель с минимальным сечением каждого провода 0,22 мм².

При использовании такого кабеля считыватель может быть удален от контроллера на расстояние до 50 метров. Рекомендуемый стандарт — 6×0,22-8×0,22 мм².

Увеличенные до 0,32 мм² сечения общего и питающего проводов требуются в следующих случаях:

- удаление считывателя от контроллера более чем на 50 метров (до максимальных 100 метров);
- питание по 3-м проводам двух считывателей;
- использование считывателей с повышенным током потребления (PR-P05).
- При подключении считывателей серии PNR к интерфейсу NI-TW кабелем с сечением одного провода 0,22 кв. мм (с питанием по двойному проводу) надежная работа считывателей осуществляется на удалении:
- 70 метров для интерфейса Wiegand;
- 40 метров для интерфейса Touch Memory.

Настольные считыватели

Для подключения настольных считывателей по интерфейсу USB (например PR-EH08 или PR-P08), избегайте пассивных разветвителей USB (без дополнительного питания), они могут вызывать потерю связи с устройством. Не используйте так же кабель стандарта USB 1.1. Необходимо подключать считыватели кабелем стандарта USB 2.0.

Контроллеры

Для организации шины RS-485 используйте неэкранированный витой кабель сечением каждого провода не менее 0,22 мм² (UTP cat 3 или выше).

Максимальная протяженность одной линии при использовании данного вида кабеля — до 1200 м.

Если вы используете экранированный кабель, обязательно заземляйте экран (клемма CMN должна быть подключена к экрану кабеля). Максимальная длина кабеля экранированного кабеля будет меньше, чем при использовании неэкранированного, так как низкочастотный сигнал, проходящий по кабелю, будет гаситься экраном. Рекомендуемый стандарт кабеля — UTP cat 3 или выше.

Если вы подключаете контроллер по Ethernet, помните, что максимальная длина сегмента — до 100 м, протокол физического обмена 10-BASE-T или 100-BASE-T. Рекомендую UTP cat 5e.

Интерфейсы

При использовании в системе USB-интерфейсов (NI-A01) и преобразователей протокола необходимо настроить параметры энергосбережения в Windows таким образом, чтобы USB-порты не отключались самостоятельно для экономии энергии.

При подключении устройств через USB избегайте также пассивных разветвителей USB (без дополнительного питания), они могут вызывать потерю связи с устройством. Кабель USB 1.1 работать не будет. Используйте USB 2.0.

Если вы используете устройства, подключаемые по стандарту RS-232, помните, что максимальная длина кабеля в этом случае — 15 м.

Если подключаете по Ethernet, обратите внимание на UTP cat 5e. Максимальная длина сегмента в этом случае уже до 100 метров. Протокол физического обмена — 100-BASE-T

Считыватели

Общие правила подключения считывателей

• Считыватели рекомендуется располагать в местах удобных для идентификации. Рекомендуемая высота установки, оптимальная с точки зрения эргономики – от 1,1 до 1,4 метров от уровня пола.
• Считыватели Wiegand соединяются с контроллером кабелем с не перевитыми между собой проводами (например, КСПВ 8 х 0,5). Если используется кабель типа «витая пара», допускается использование проводов из разных пар для подключения линий DATA. Второй провод из каждой пары можно задействовать под линии питания (т. е. 1 пара DATA0 и GND, вторая пара – DATA1 и «+» питания).
• Не устанавливайте считыватель в зонах с источниками электромагнитных шумов широкого спектра. Например: моторы, генераторы, преобразователи постоянного тока в переменный, источники бесперебойного питания, реле переменного тока, регуляторы освещения, мониторы и т. д.
• Размещайте кабель считывателя на расстоянии не менее 0,5 м от других кабелей, в том числе силовых кабелей переменного тока, кабелей компьютеров, телефонных кабелей или кабелей питания электромеханических замков.
• Для исключения взаимного влияния друг на друга расстояние между двумя считывателями стандартной дальности считывания (до 15 см) должно быть не менее 0,5 м. Для считывателей повышенной дальности это расстояние пропорционально увеличивается, для считывателей с меньшей дальностью – уменьшается.
• Многие считыватели поддерживают сразу несколько стандартов
  выходных интерфейсов. Для переключения считывателя в нужный
  режим следует обратиться к прилагаемой к нему документации. Обычно
  переключение производится замыканием линий считывателя между
  собой, перерезанием петелек-перемычек или DIP-переключателем на
  плате считывателя.

• При использовании считывателей со стандартным интерфейсом
  Wiegand возможно параллельное подключение нескольких
  считывателей на один вход контроллера. Данный метод может
  применяться при отсутствии нужного комбинированного считывателя,
  например, по отпечатку пальца и с кодонаборной панелью. Однако
  работоспособность данного способа зависит от схемотехники
  считывателей и в общем случае не гарантируется.
